HMI는 산업 자동화, 프로세스 제어 및 감시 모니터링을 제공하는 강력한 그래픽입니다.
HMI를 사용하면 산업 공정을 가시화 및 제어할 수 있으며, 엔지니어가 간편하게 사용할 수 있는 개발 환경과 실시간
정보를 연결, 전송하는 강력한 자동화 응용프로그램을 신속하게 작성, 테스트 및 운영할 수 있습니다.

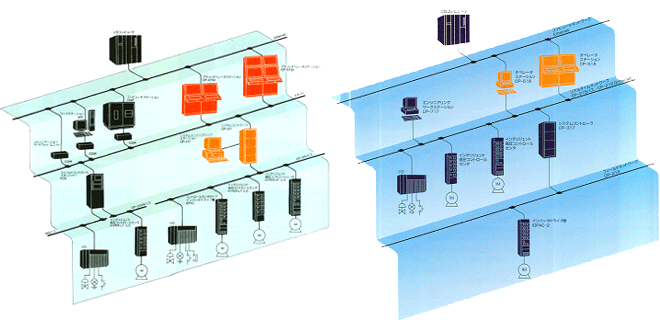

System 구성도

트랜드 화면
트랜드 기록 데이터를 그래프로 표시하는 화면입니다.
최단 1초 주기로 리얼타이머 트랜드, 장기간에 걸친 히스토리
카렌더 등 다양한 용도에 사용할수 있습니다.
트랜드 재조합 화면
트랜드 표시화면 1화면당 8개의 프로세스 데이터를 등록할
수가 있는 재조합 화면입니다.
프로세스 데이터 단위에 그래프 표시 색이나 조단위의 Y축
스케일치, 그래프 표시 갱신 주기 등을 지정할 수가 있습니다.
알람 표시 화면
프로세스 알람을 발생하는 순으로 표시하는 화면입니다.
미확인 그래프 식별표시, 알람랭크 표시, 아날로그 데이터 상하
한 이상시의 데이터 표시가 가능합니다.
알람에 대한 Guidance 기능도 있습니다.
이벤트 이력 화면
하드디스크에 보존 되어 있는 과거의 알람 이력이나 기기 동작
이력을 표시, 인쇄할 수 있습니다.
일시나 알람 랭크 등의 검색조건을 지정함에 따라 필요한 이력
정보만을 선별하여 표시할 수 있습니다.
계기 윈도우
화면내의 계기를 터치함에 따라 표시되는 윈도우입니다.
계기에 대한 모드 변경이나 디지털 방식 / 아날로그 방식에서의
데이터를 설정 조작할 수 있습니다.
계장 그래프 화면
1화면에 최대8개의 계기도를 표시하는 화면입니다.
계장 루프 화면
1계기에 관해서 보다 상세한 표시, 설정 조작을 할 수
있는 화면입니다.
